單向氣動隔膜泵的結構特點有很多，那么它的主要結構有哪些呢？觀看這篇文章，我們將簡要介紹單向氣動隔膜泵的主要結構。

單向氣動隔膜泵的主要結構

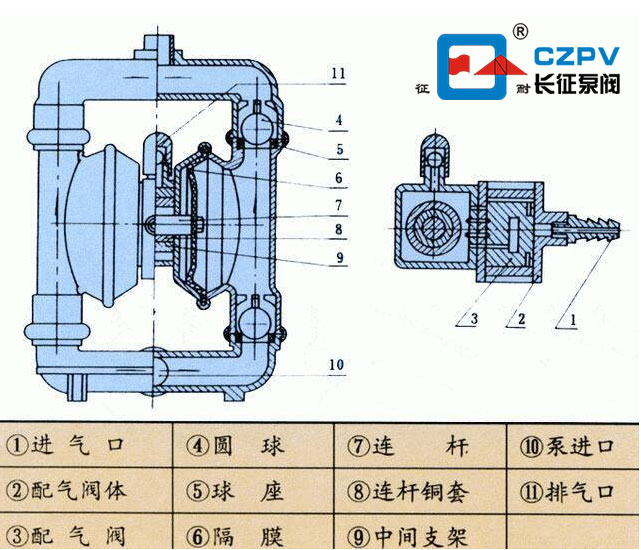

單向氣動隔膜泵主要結構包括氣動馬達，液體流體蓋，隔膜組件，球閥組件，液體進出口管，消聲器等組件構成。

1.氣動馬達：主要由三部分組成：馬達本體，主閥和換向閥。改進的部分是一種將壓縮空氣的能量轉換為往復運動的動能的裝置，這是隔膜泵的基本和主要組成部分。

2.流體蓋：與電動機主體（或空氣蓋）結合形成一個空腔。

3.膜片組件：由膜片連桿，膜片墊片，膜片螺栓以及相應的O形圈和膜片組成。隔膜將空腔分成空氣空腔和流動空腔，并且膜組件在氣動馬達的作用下往復運動，從而在空氣空腔和流體空腔之間形成壓力差。

4.球閥組件：它由球，球座等組成，并帶有相應的O形圈密封。起到單向閥的作用。

5.液體入口和出口管道：僅用作流體進入和流出泵體的管道。

6.消音器：可以減少泵工作時產生的噪音。

以上是水泵廠家對單向氣動隔膜泵的主要結構進行的總結。
