單級雙吸離心泵是新一代的節能產品，其應用范圍比其他離心泵更廣泛。 它采用我國標準設計，序列化，標準化和通用性高。 該泵性能先進，運行穩定，安全可靠，設計采用新結構，新材料，適合各種介質的運輸。

單級雙吸離心泵廣泛用于城市給排水，電站，取水，加壓，農田灌溉和排水的工業過程系統以及各種水利和石化項目。單級雙吸離心泵用于輸送清潔水或物理和化學性質類似于水的液體。

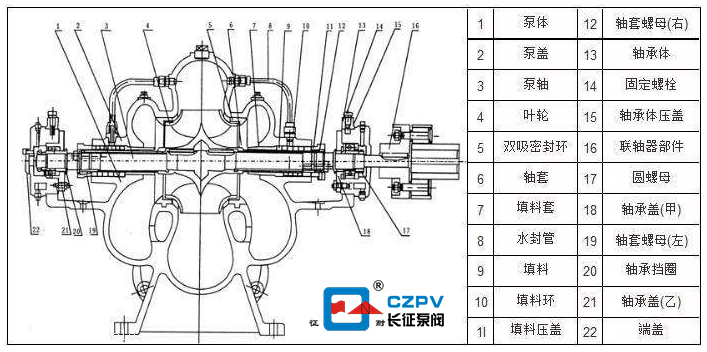

單級雙吸離心泵的結構

單級雙吸離心泵由電動機通過彈性聯軸器直接驅動，必要時也可以由內燃機驅動。

單級雙吸離心泵的主要部件是：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。除軸材料為優質碳鋼外，其他主要部件 零件由鑄鐵，鑄鋼和不銹鋼制成。

泵體和泵蓋構成葉輪的工作室。 在入口和出口法蘭上，有用于安裝真空計和壓力計的管螺紋孔。進水和出水法蘭的下部配有用于排水的螺紋孔。

經過靜平衡檢查的葉輪固定在軸上，兩側帶有一個套筒和套筒螺母，其軸向位置可以通過套筒螺母進行調節。葉輪的軸向力通過其葉片的對稱布置和兩側的進水口來平衡。

泵軸承是徑向球軸承。軸承安裝在軸承體中以及泵體的兩端，并用黃油潤滑。

雙吸密封環用于減少水從水泵壓力室泄漏回吸入室。

單級雙吸離心泵的吸入口和排出口均在泵的軸線下方，并且在水平方向上垂直于該軸線。維護期間無需拆卸進水管和出水管以及電機。從傳輸方向看，它順時針旋轉（可根據用戶需要更改為逆時針旋轉）。

軸封是軟填料密封（也可以根據需要安裝機器密封）。為了防止空氣進入泵中并冷卻和潤滑密封腔，在密封件之間安裝了密封環，少量高壓水通過密封件開口表面上的梯形槽流入密封腔。運行期間的泵蓋，用作密封裝置。

以上是上海長征水泵對單級雙吸離心泵的結構進行的總結。
